FOTOBA vollautomatische Schneidesysteme

fotoba

FOTOBA XLE/XLD 170 Zubehörsysteme

Komplette Linie von Endverarbeitungswerkzeugen für die kontinuierliche Produktion mit modularem Zubehörsystem

Die XLE/XLD Serie ist eine High Performance Baureihe von vollautomatisierten Schneidemaschinen.
Mit den im RIP erzeugten Fotoba Cut Marken an beiden X/Y Achsen, führen die Maschinen präzise Schnitte aus. (EU Patent: 0 951 973 B1 – US Patent: US 6,820,526 B1)
Die XLE/XLD Serie ist in verschiedenen Ausführungen verfügbar, um die Produktivität und den Workflow Ihres Unternehmens zu optimieren. Durch die von Fotoba entwickelten Zubehörsysteme verbessern Sie die Vielseitigkeit und Produktivität in der Weiterverarbeitung Ihrer Digitaldrucke.

Datenblatt

FOTOBA XLE 170

FOTOBA XLE 170 X/Y Schneidemaschine
Vollautomatische X/Y Schneidemaschine, verarbeitet in einem Arbeitsgang komplette Rollen in Bogenformate anhand von mitgedruckten Schneidemarken.
Bewährte Fotoba X/Y Schneidetechnik der XLD-Reihe, jedoch günstigere Variante ohne Winkelkorrektur und Digitrimfunktion.

verfolgt automatisch seitliche Schnittpositionen mittels optischer Sensorik
1 mm Schnittgenauigkeit
schneidet z.B. eine 100 m Rolle in 12 min (Posterlänge 2 m)
kann auf reinen Längenzuschnitt programmiert werden
einfaches Beladen der Maschine
selbstschärfende Messer

• spezieller Ausgabetisch für Einzelteile
• Doppelmesser mit 8mm Zwischenschnitt
• verstellbares Doppelmesser mit 9,5mm-120mm Zwischenschnitt

Datenblatt

FOTOBA XLD 170 / XLD 210

Die FOTOBA XLD 170 / XLD 210 ist eine patentierte Weiterentwicklung in der XY-Schneidetechnik. Mit der zusätzlichen optischen Überwachung der seitlich gedruckten Schneidemarken oder des Medienrandes ist diese Maschine in der Lage Druckungenauigkeiten oder schlecht gewickelte Drucke beim Schneiden zu korrigieren. Die XLD 170 / XLD 210 schneidet viele verschiedene, flexible Materialien bis zu 0,8 mm Dicke mit einer Geschwindigkeit von bis zu 18 Meter/min. Mit der elektronischen Steuerung können Sie verschiedene Schneideprozesse programmieren und speichern.

 XLD 170 schneidet viele verschiedene, flexible Materialien bis zu 0,8 mm Dicke
 Geschwindigkeit von bis zu 18 Meter/min
 mit elektronischer Steuerung verschiedene Schneideprozesse programmieren und speichern
 maximale Schneidebreite 170cm
 auch mit Schneidebreite von 210cm erhältlich = XLD 210

• maximale Transportgeschwindigkeit: 34 m/min.
• Schneidet 100m Rolle in ca. 6 Minuten (Test: 100m mit 2m lange Drucke)
• Zwei Versionen Erhältlich: Einzelschnitt für alle Materialien und Doppelschnitt nur für Papier

• Doppelmesser mit 8mm Zwischenschnitt
• verstellbares Doppelmesser mit 9,5mm – 120mm Zwischenschnitt
• Spezielles, kernloses Aufwickelsystem Fotoba REW für Poster und Tapetenbahnen
• Inline Buffer-System zum Inline-Betrieb mit jedem Rollendrucker
• Inline Kit für Canon Colorado
• motorisierter Jumbo-Rollen-Abwickler JRU170F
• motorisierter Jumbo-Rollen-Abwickler JRU170F  für Colorado
• verschiedene Ausgabetische
• Aufwickeleinheit

Datenblatt XLD170

FOTOBA XLD 170 WP

Die FOTOBA XLD 170 WP eine spezielle Version der erfolgreichen XLD 170 Serie für das präzise Schneiden von Tapeten. Die hoch genauere kameragesteuerte Kantenüberwachung und ein zusätzliches, spezielles Ausgabe-Führungssystem der einzelnen Tapetenbahnen erlaubt das passgenaue Verkleben der so geschnittenen Tapetenbahnen von Stoß auf Stoß.

Die Genauigkeit der Y-Achse (vertikaler Schnitt) beträgt max. 0,068mm.

Die XLD 170 WP vereint alle bewährten Funktionen der patentierten XY-Schneidetechnik des Standardmodells.

 automatische kameragesteuerte Kantensteuerung 0,1mm Genauigkeit
 Geschwindigkeit von bis zu 18 Meter/min
 mit elektronischer Steuerung verschiedene Schneideprozesse programmieren und speichern
 maximale Schneidebreite 170cm

• Doppelmesser mit 8mm Zwischenschnitt
• Spezielles, kernloses Aufwickelsystem Fotoba REW für Poster und Tapetenbahnen
• Inline Buffer-System zum Inline-Betrieb mit jedem Rollendrucker
• Inline Kit für Canon Colorado
• motorisierter Jumbo-Rollen-Abwickler JRU170F
• motorisierter Jumbo-Rollen-Abwickler JRU170F  für Colorado
• verschiedene Ausgabetische
• Aufwickeleinheit

Datenblatt XLD170 WP

FOTOBA XLA 170 / XLA 320

Die neue Fotoba XLA 170 / XLA 320 verfügt über eine vollständig automatische vertikale Messerpositionierung

Die XLA 170 / XLA 320 kann einen auf dem Medium gedruckten Barcode lesen und die Position der vertikalen Klingen automatisch anpassen (Caldera V12-kompatibel).
Durch die kontinuierliche Bildverfolgung ist dies das weltweit erste vollautomatische X/Y Schneidesystem, dass unbeaufsichtigt eine mit unterschiedlichen Formaten bedruckte Rolle präzise ins Endformat schneiden kann.
Der Cutter kann auch problemlos auf Standardgrößen eingestellt werden und somit die XLD Funktionen noch benutzerfreundlicher ausführen.

 durch die patentierte Barcodelesung wird die Position der vertikalen Messer automatisch eingestellt.
 der Barcode kann automatisch in Caldera V12 mitgedruckt werden
 Geschwindigkeit von bis zu 18 Meter/min
 Intuitives Touch Screen Panel

• motorisierte Einzelschnitt-Schneideinheit mit Steuerung und Verkabelung
• motorisierte Doppelschnitt-Schneideinheit mit Steuerung und Verkabelung
• verschiedene Ausgabetische

Datenblatt XLA 170

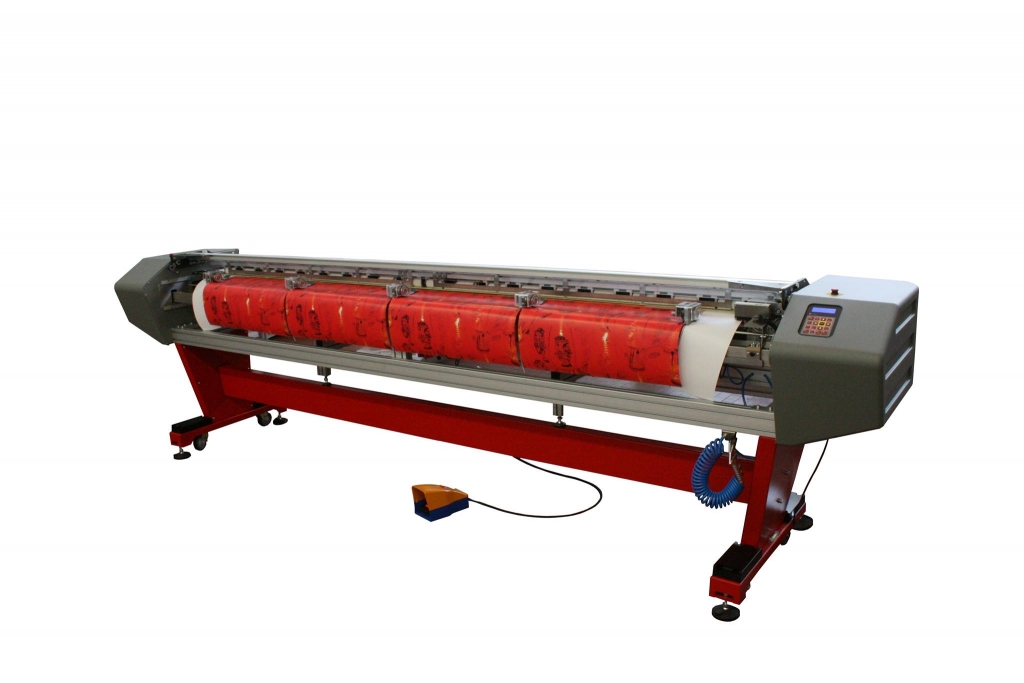

FOTOBA XLD 320 HS

Vollautomatische X/Y Schneidemaschine mit einer Schneidebreiten von maximal 320cm, verarbeitet in einem Arbeitsgang komplette Rollen in Bogenformate anhand von mitgedruckten Schneidemarken.

 verfolgt automatisch X/Y Schnittpositionen mittels optischer Sensorik
 1 mm Schnittgenauigkeit in beiden Richtungen
 schneidet z.B. eine 100 m Rolle in 12 min ! (Posterlänge 2 m)
 kann auf reinen Längenzuschnitt programmiert werden
 einfaches Beladen der Maschine
 selbstschärfende Messer

  • motorisierter Jumbo-Rollen-Abwickler
  • Inline Buffer-System
  • Aufwickeleinheit
  • Zipper
  • spezieller Ausgabetisch für Einzelteile
  • Doppelmesser mit 8 mm Zwischenschnitt
  • verstellbares Doppelmesser mit 9 mm-100 mm Zwischenschnitt
Datenblatt XLD320 HS

FOTOBA REW

Fotoba REW Aufwickelsystem für Poster und Tapetenbahnen
Vollautomatische oder manuell zuführbare kernlose Aufwicklung.
Auch für Mehrfachwicklung in einer Rolle.

 übernimmt die Bahnen und rollt diese kernlos auf
 Aussendurchmesser des gewickelten Materiales justierbar
 Wickelspannung einstellbar
 In der Breite 160cm manuell oder Inline lieferbar

  • Label-System zum zukleben gewickelter Tapetenbahnen / Poster
Datenblatt REW

FOTOBA Digitrim 20 TT

Die FOTOBA Digitrim erkennt Schnittmarken zwischen Serienbildern und schneidet vollautomatisch entsprechend verschiedener Einstellungen die Zwischenräume heraus. In einem zweiten Arbeitsgang verarbeitet die Maschine die gegenüberliegenden Seiten. Die Schnittmarken können in den meisten Vorstufenprogrammen aktiviert werden.

 verfolgt automatisch Schnittpositionen mittels optischer Sensorik
 0,5 mm Schnittgenauigkeit
 automatische Winkelanpassung, immer parallel zum Motiv
 einfaches Beladen der Maschine
 Schlagscheren-Messer
 einfacher und schneller Ringsumbeschnitt von Einzelbildern
 Geschwindigkeit zwischen 18,1 bis 26,6m /min

  • Rollenhalter
Datenblatt

FOTOBA Digitrim 64

Die FOTOBA Digitrim erkennt Schnittmarken zwischen Serienbildern und schneidet vollautomatisch entsprechend verschiedener Einstellungen die Zwischenräume heraus. In einem zweiten Arbeitsgang verarbeitet die Maschine die gegenüberliegenden Seiten. Die Schnittmarken können in den meisten Vorstufenprogrammen aktiviert werden.

 verfolgt automatisch Schnittpositionen mittels optischer Sensorik
 1 mm Schnittgenauigkeit
 automatische Winkelanpassung, immer parallel zum Motiv
 einfaches Beladen der Maschine
 selbstschärfende Messer
 einfacher und schneller Ringsumbeschnitt von Einzelbildern

  • spezieller Ausgabetisch für Einzelteile
Datenblatt

FOTOBA Rollcut WR 64

Die Rollcut 64 schneidet mit einer Vorschubgeschwindigkeit von bis zu 18m/Min in einem Arbeitsgang beide Achsen x und y. Bis zu 8 optionale, motorisch angetriebene, selbstschärfende Seitenschneideeinheiten können einfach über die ganze Schnittbreite positioniert werden, um die seitlichen Ränder zu schneiden.

Ausgabetisch justierbar
weitere Einzelmesser, Doppelmesser 8mm fix und 9,5 – 120mm verstellbar

  • Rollcut WR 64, 166 cm max. Schneidebreite (inkl. Standfuss und Slicer mit 2 Schneideeinheiten)
  • Schneideeinheit li. für WR 61/64/75
  • Schneideeinheit re. für WR 61/64/75
  • Doppel-Schneideeinheit (8 mm fix) für WR 61/64/75
  • Doppel-Schneideeinheit (verstellbar von 9,5 – 120 mm) für WR 61/64/75
Datenblatt
